EfinovaticHE: Verificación del CTE-HE con EnergyPlus

EnergyPlus es el programa de simulación térmica de los edificios más avanzado que existe. Ha sido desarrollado por DOE (Departamento de Energía de Estados Unidos) y con él se pueden hacer estudios de la demanda y el consumo energético de los edificios.

Desde la publicación de la modificación del CTE - HE en el año 2013, ya no existen programas oficiales para justificar la verificación del cumplimiento, y se puede utilizar cualquier método, siempre y cuando se respeten las condiciones indicadas en dicho documento. En este contexto, la utilización del EnergyPlus resulta especialmente atractiva, no sólo porque nos permite dar cumplimiento al trámite burocrático, sino porque además, nos permite un avanzado análisis del proyecto.

Para que las simulaciones se realicen en el marco establecido por el CTE, desde Efinovatic hemos desarrollado EfinovaticHE que facilita enormente esta labor y que puedes descargar libremente (tan solo nos reservamos el derecho de impartir la formación).

Esta actualización recoge también los resultados de la calificación energética. Esta calificación no es válida, ya que el procedimiento se encuentra en trámite de reconocimiento.



Videos demostrativos

Unos videos valen más que mil palabras...

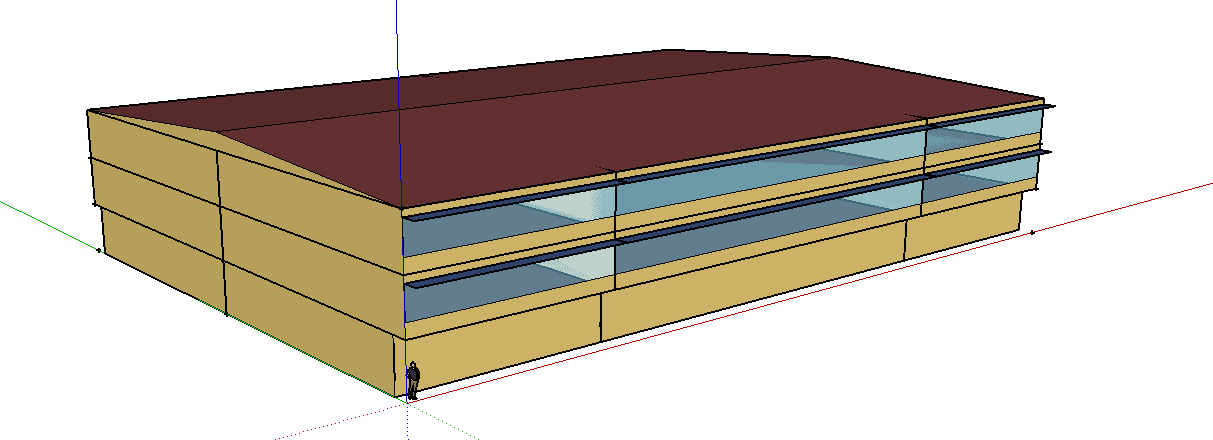

En este video te mostramos como la geometría del edificio no sólo se introduce de una forma muy sencilla, sino que además, ¡se puede modificar!

Modificación de la geometria con OpenStudio.



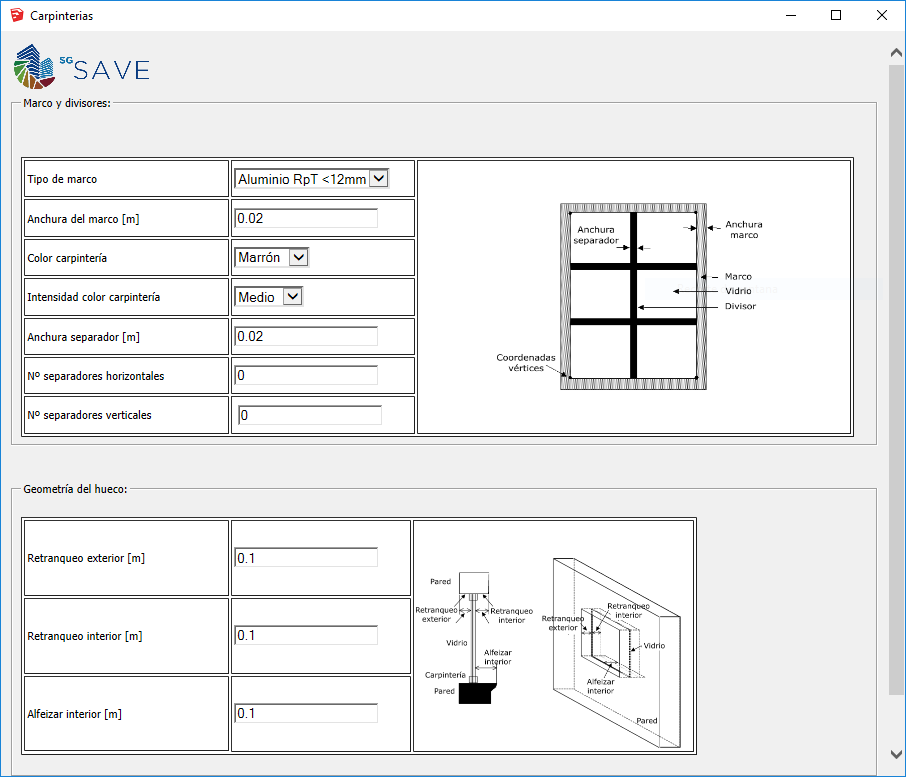

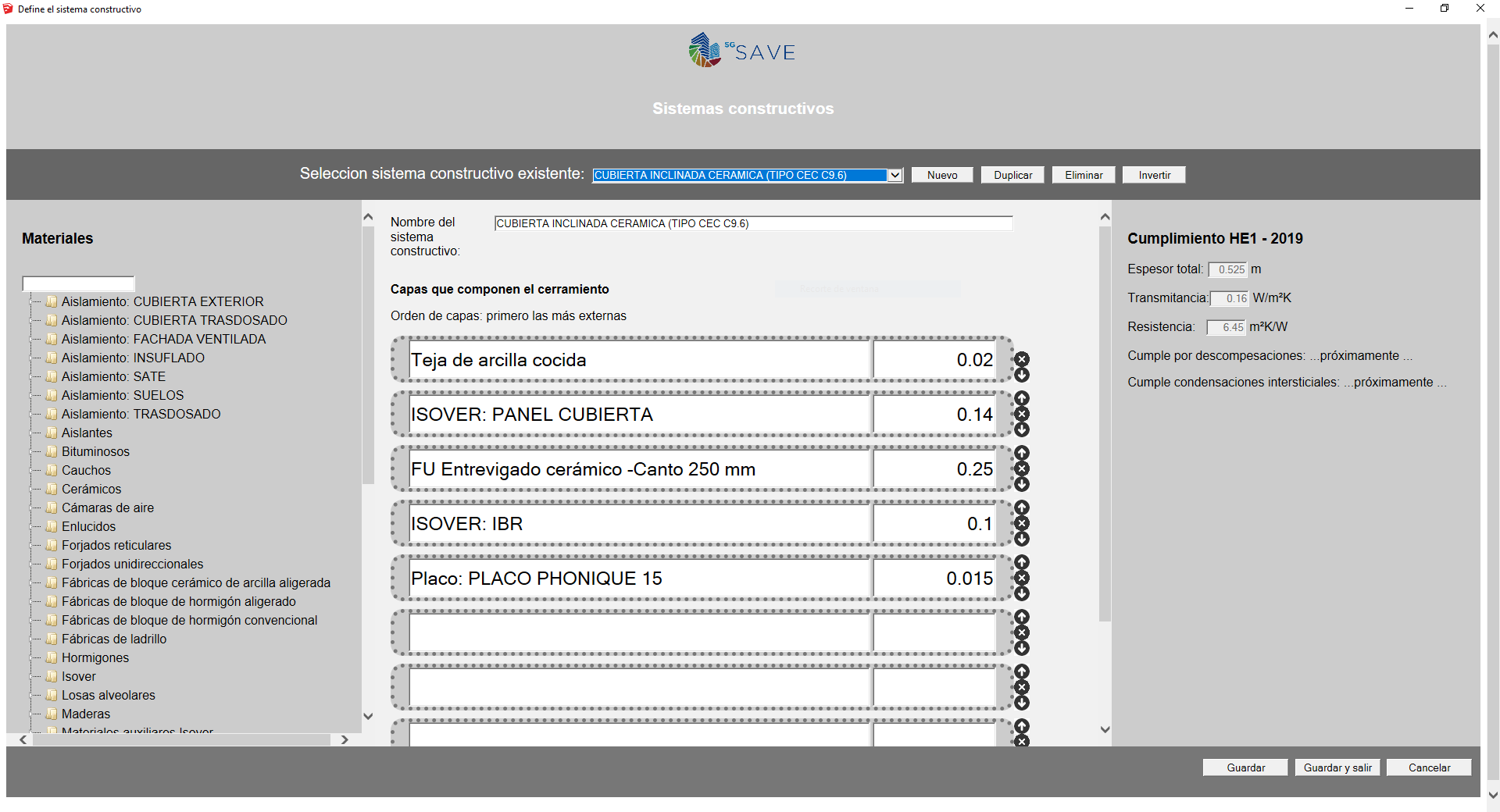

Las herramientas desarrolladas por Efinovatic implementan los cálculos de verificación del HE0 y HE1:

Generación del edificio de referencia HE1 con OpenStudio.



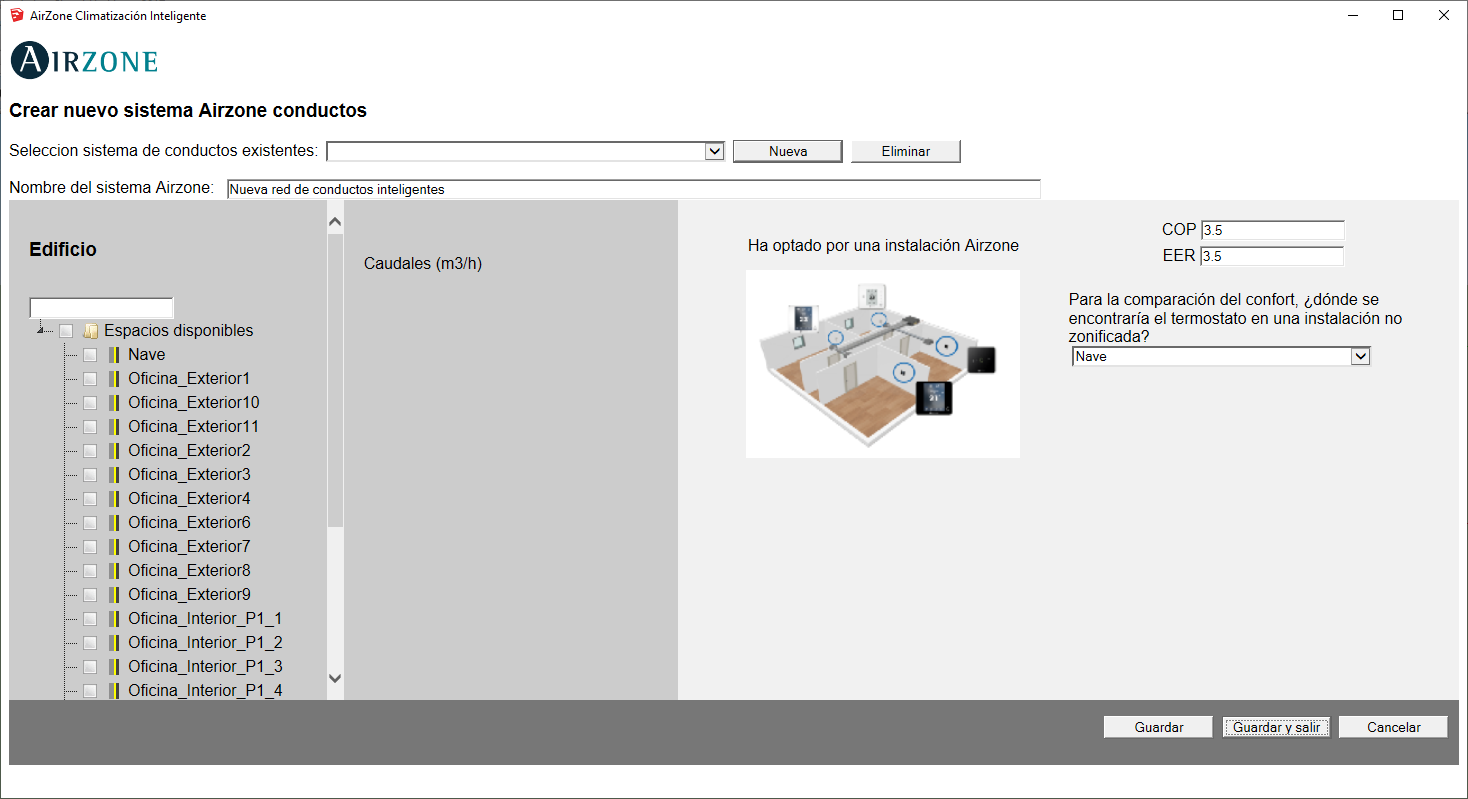

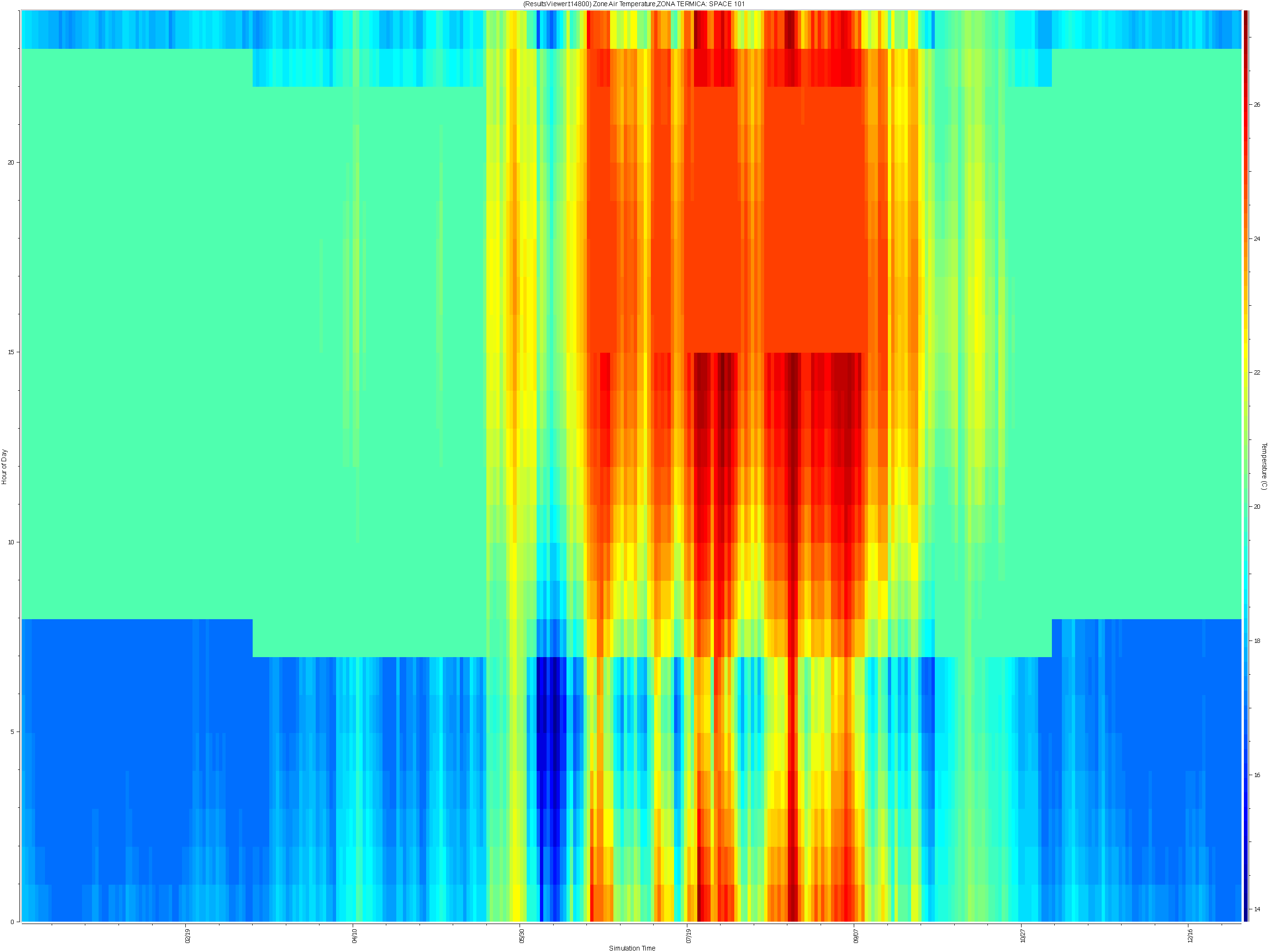

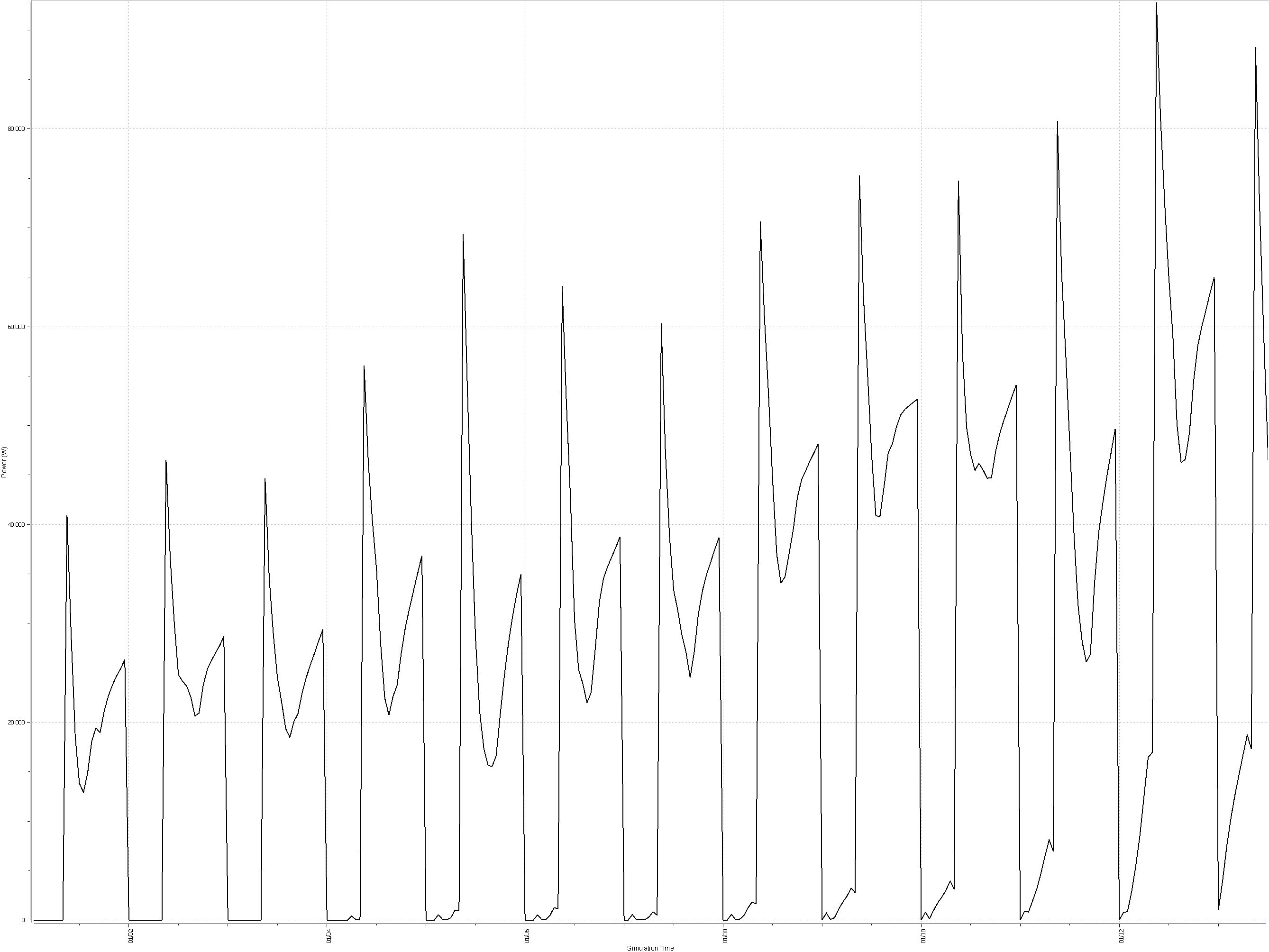

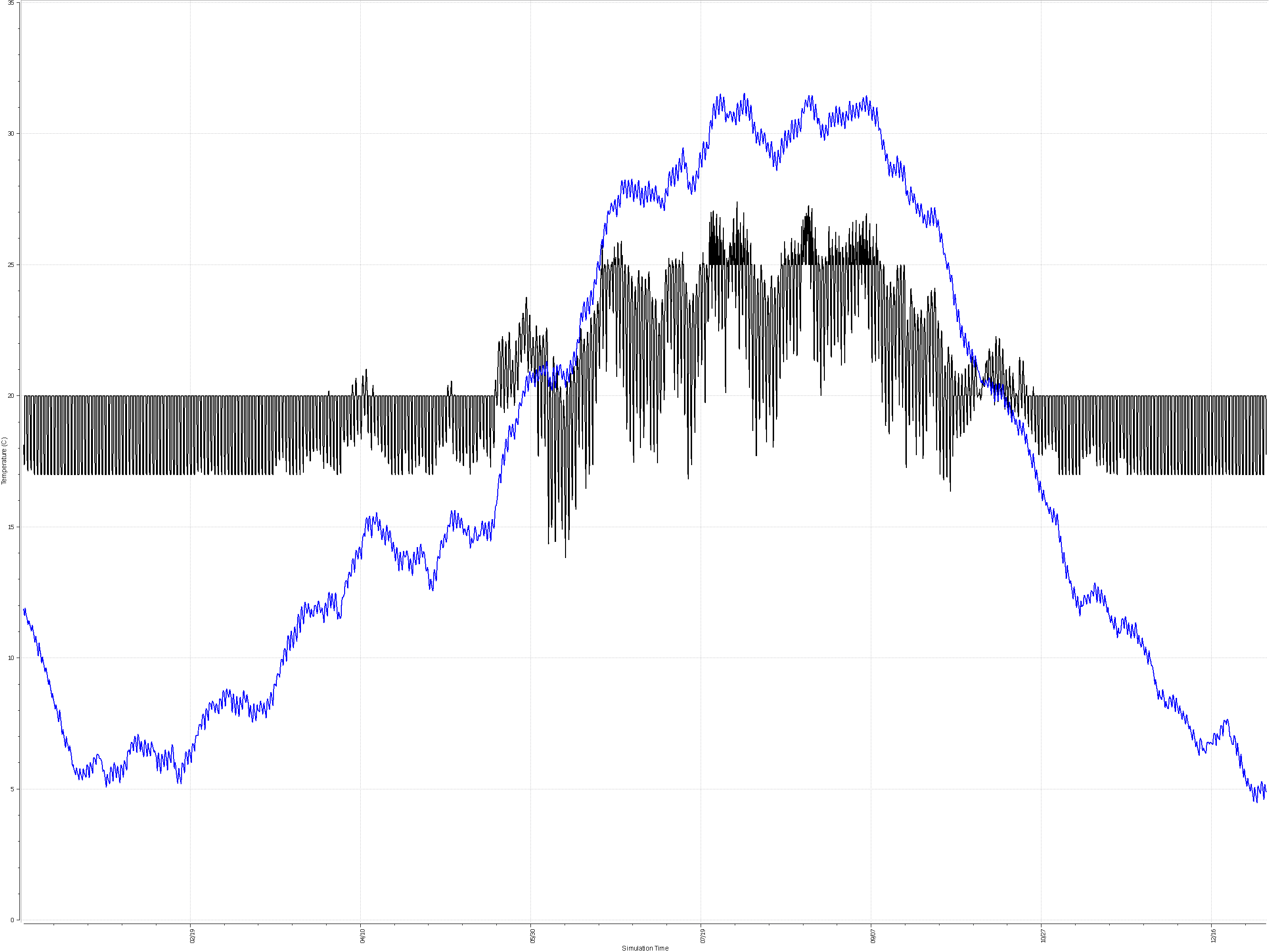

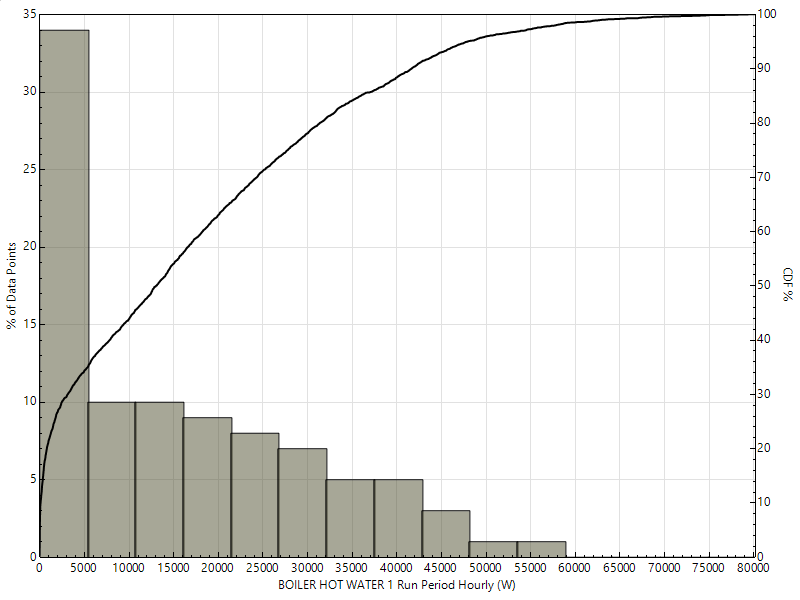

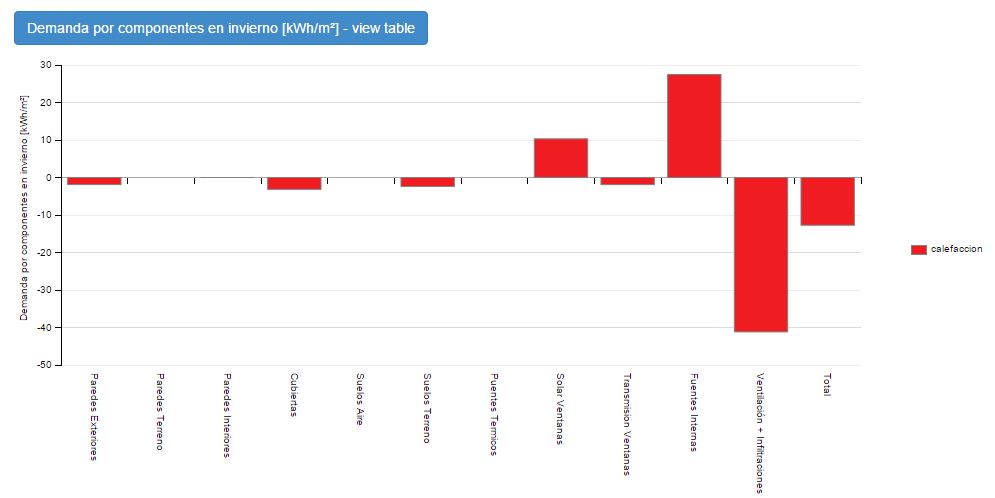

Con esta herramienta no sólo nos limitamos a la tramitación administrativa, sino que nos permite estudiar nuestro proyecto:

Geolocalización del proyecto.



La descarga e instalación del complemento EfinovaticHE

La descarga del complemento es libre (solo nos reservamos los derechos de formación sobre la herramienta) desde el siguiente link:

Estamos preparando el complemento adaptado a la última versión. Estará disponible en unos días

Este ejecutable, lo tiene que instalar una vez que haya instalado correctamente el Sketchup Make 2016 y el Openstudio 1.13.



Instrucciones para la descarga e instalación del Sketchup y el OpenStudio

La instalación de los programas no se puede realizar en ordenadores con Windows XP. La instalación diferirá ligeramente en función de si el ordenador es de 64 o 32 bits.

¿Cómo determino que tipo de sistema tiene mi ordenador?

Para determinar el tipo de sistema, tiene que ir al panel del sistema (Panel de control > Sistema y Seguridad > Sistema):

Según se muestra en la imagen de ejemplo, el sistema operativo es Windows 8 y 64 bits.


Instalación en ordenadores de 64 bits

La instalación en ordenadores de 64 bits es muy sencilla. Simplemente tiene que descargar e instalar el Sketchup desde la página web del desarrollador o desde el link de descarga directa:

Página web oficial del Sketchup.

Link descarga directa de Sketchp 2016 en Castellano para ordenadores 64 bits.

Link descarga directa de OpenStudio 1.13.0

El OpenStudio no está firmado digitalmente por lo que es posible que su programa antivirus le un aviso falso. Puede instalarlo con total tranquilidad.

Instalación en ordenadores de 32 bits

La instalación en ordenadores de 32 bits tambien es sencilla

Página web oficial del Sketchup.

Link descarga directa de Sketchp 2016 en Castellano para ordenadores 32 bits.

Link descarga directa de OpenStudio 1.13.0

El OpenStudio no está firmado digitalmente por lo que es posible que su programa antivirus le un aviso falso. Puede instalarlo con total tranquilidad.

Ordenadores con Windows Vista

Hemos detectado que en el algunas ocasiones ocasiones, en los ordenadores con Windows Vista de 32 bits, es necesario copiar la carpeta:

C:\Program Files\OpenStudio 1.13\Ruby\Plugins

a

C:\Users\XXXXXXXXXXXX\AppData\Roaming\SketchUp\SketchUp 2016\SketchUp\Plugins

siendo XXXXXXXXXXXX el nombre de su usuario en Windows.

Comprobación de que la instalación es correcta

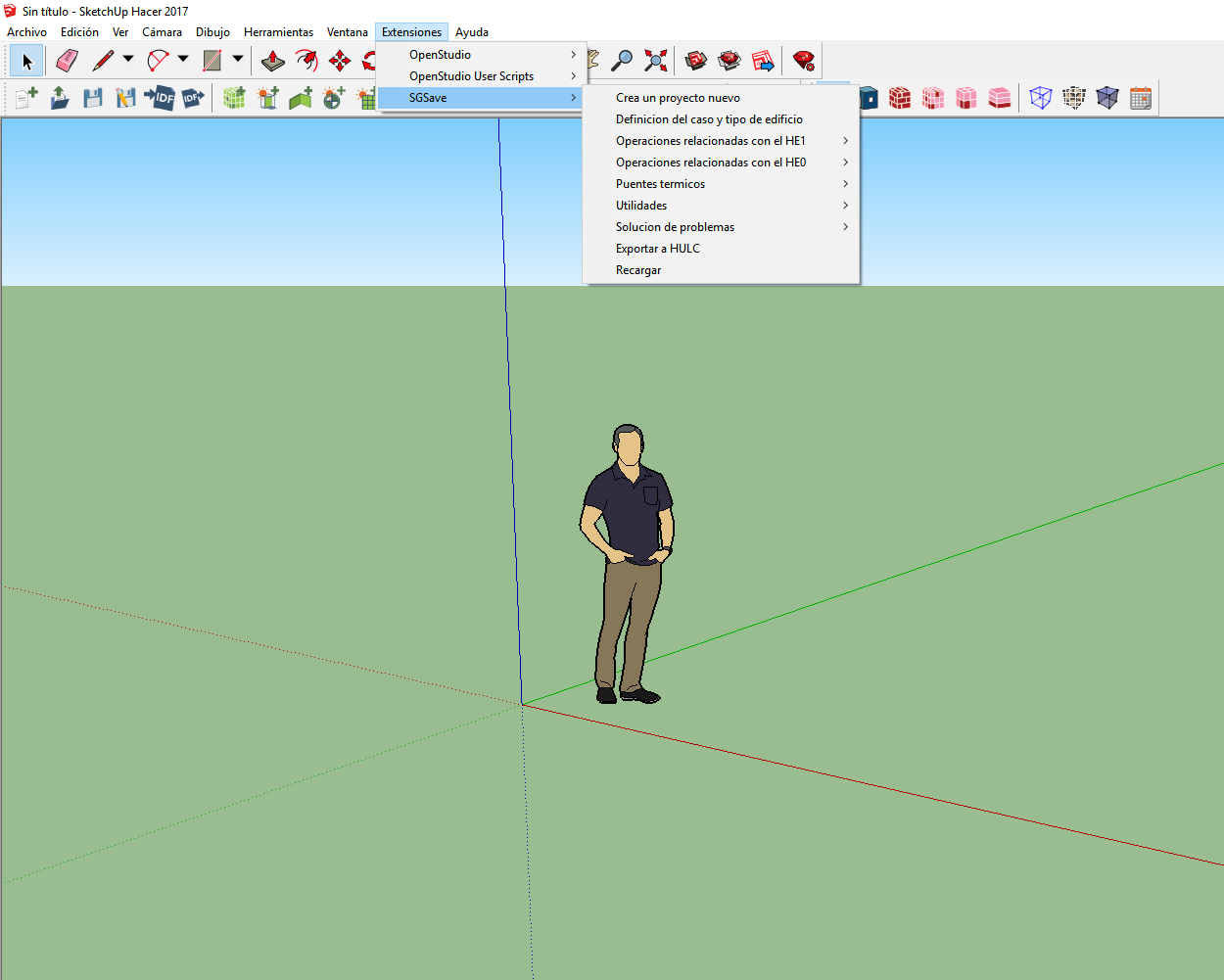

Si la instalación de Sketchup y OpenStudio se ha realizado de forma correcta tiene que aparecer, dentro de Sketchup, el menú de "Extensiones" con dos opciones "OpenStudio" y "OpenStudio User Scripts"

Si la instalación del complemento EfinovaticHE se ha realizado de forma correcta dentro del menu "OpenStudio User Scripts", tienen que aparecer las opciones "0_Efinovatic_HE1", "1_Efinovatic_HE0" y "2_Efinovatic_SolucionProblemas".
